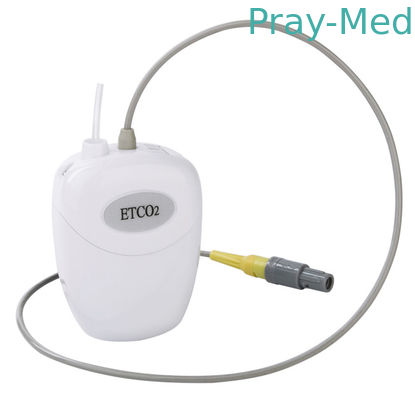

8pin Connector Sidestream ETCO2 Sensor CO2 Module LH800

                               Sensor ETCO2 Sidestream LH800

LH810 adalah sensor co2 plug and play eksternal.Itu tidak menempati ruang host apa pun dan terhubung ke host hanya dengan satu steker delapan pin.LH800 dilengkapi teknologi mutakhir untuk pengukuran konsentrasi CO2 sesaat, laju respirasi, konsentrasi CO2 pasang-akhir, konsentrasi CO2 yang diinspirasi, waktu inspirasi dan waktu kedaluwarsa.Ini umumnya digunakan di monitor pasien dan mesin anestesi.Dengan tingkat pengambilan sampel yang rendah hingga 50mL / menit, ini sangat ideal untuk digunakan pada pasien dewasa, anak-anak dan bayi;pasien yang menjalani sedasi prosedural;dan pemantauan jangka pendek pada pasien yang diintubasi.

Spesifikasi teknis

• Jenis Transduser: Sensor CO2 Sidestream LH800
• Rasio Sampel: 50 mL / menit, ± 10mL / menit.
• Prinsip Operasi: Optik sinar tunggal inframerah non-dispersif (NDIR), panjang gelombang ganda, tidak ada bagian yang bergerak
• Waktu Inisialisasi:

Ø Capnogram ditampilkan dalam waktu kurang dari 5 detik

Ø Mencapai spesifikasi lengkap dalam 10 menit.

• Rentang Pengukuran CO2:

Ø 0 - 114 mmHg

Ø 0 - 15%

Ø 0 - 15.2kPa

• Resolusi CO2:

Ø 0,1 mm Hg 0 sampai 50 mm Hg

Ø 0,25 mm Hg 50 sampai 114 mm Hg

• Akurasi CO2:

Ø 0 - 40 mmHg ± 2 mmHg

Ø 40 - 114 mmHg ± 5% dari pembacaan

• Tingkat Pernapasan:

Ø Rentang 2 hingga 120 Nafas Per Menit (BPM)

Ø Akurasi ± 1 nafas

• Kalibrasi:

Tidak diperlukan kalibrasi pengguna rutin

• Kompensasi:

Tekanan Barometer Otomatis 400 - 800 mmHg.

Kompensasi O2 / N2O yang dapat dipilih pengguna.

• Persyaratan Tegangan:

5,0 VDC ± 5%

• Konsumsi daya:

Biasanya kurang dari 1,5 Watt.

• Suhu dan Kelembaban:

Pengoperasian: 0o hingga 40oC, 10 hingga 90% RH, tanpa kondensasi

Penyimpanan: -40o hingga 70oC, <90% RH, tanpa kondensasi

• Interkoneksi

Pin out:

1. VA 5.0V

2. Perisai Perisai

3. Pengembalian DGND Digital

4. VSRC Tidak Digunakan

5. Data Serial TxD dari LH800

6. Data RxD Serial dari Host

7. AGND Analog kembali

8. SYNC Tidak Digunakan

• Antarmuka Data:

Ø RS232, dua arah, baud rate 19200, standar N-8-1.

Ø Sepenuhnya kompatibel dengan protokol komunikasi Respironics LoFlo

• Keluaran Data

Konsentrasi gas CO2 (mm Hg), CO2 pasang-akhir, CO2 yang diilhami, Laju Pernapasan, Kompensasi tekanan barometrik otomatis
